Importação de dados georreferenciados para ZWCAD

  • Importa dados georreferenciados, em desenhos de ZWCAD novos ou existentes, como objetos ZWCAD e Dados Estendidos de Entidade (EED)

Spatial Manager importa dados georreferenciados, em desenhos ZWCAD novos ou existentes, como objects ZWCAD e Dados Estendidos de Entidade (EED), usando um poderoso assistente que permite ao usuário escolher ou selecionar todos os parâmetros de importação necessários para obter informações espaciais diferenciadas em um desenho CAD

Importação batch, distribuição automática de camadas, preenchimento de polígonos, inserção de blocos de acordo com valores de dados e atributos selecionados, etiquetagem de elementos, elevação, espessura ou filtros georreferenciados são apenas parte da funcionalidade da aplicação quando se importa a partir de arquivos espaciais, servidores de dados, armazéns de dados, etc.

Importação de dados espaciais para ZWCAD

➜ Mais informações

Tarefas de importação

  • Salve Tarefas para reproduzir processos de importação (incluindo todos os parâmetros de processo) quantas vezes quiser

As Tarefas no Spatial Manager permitem que você repita qualquer processo de importação quantas vezes quiser, sem precisar inserir novamente os parâmetros. Gerencie e execute Tarefas na paleta principal da aplicação

Tarefas de importação

➜ Mais informações

Exportar dados georreferenciados desde ZWCAD

  • Exporte objetos do desenho para arquivos ou bancos de dados georreferenciados e salve sua Dados Estendidos de Entidade (EED) como tabelas de dados alfanuméricos

Spatial Manager para ZWCAD exporta objetos do desenho para arquivos espaciais ou bancos de dados, e salva seus Dados Estendidos de Entidade (EED) como tabelas de dados alfanuméricos usando um assistente, que compartilha alguns dos passos com o assistente de importação. Da mesma forma, o usuário pode escolher ou selecionar os parâmetros de exportação para definir todos os dados de destino a partir de um grande número de possibilidades

Existem opções para exportar as Coordenadas, Comprimento ou Área, a Camada, Handle e Elevação dos objetos, os Atributos e o nome das referências dos Blocos e suas propriedades, os Textos e suas propriedades, etc. Os objetos serão automaticamente filtrados quando exportados e todas as operações geométricas necessárias para estar em conformidade com o formato de dados de destino (como a segmentação de objetos curvos) serão executadas automaticamente

Exportar dados espaciais desde ZWCAD

➜ Mais informações

Transformação de coordenadas

  • Calcula transformações de coordenadas dos objetos nos processos de importação e exportação

Spatial Manager™ for ZWCAD calculará as transformações de coordenadas dos objetos nos processos de importação e exportação, que dependerão do sistema de coordenadas (CRS) escolhido para os dados de origem e destino

O usuário pode selecionar os CRS apropriados de um catálogo completo de CRS ou de uma lista que inclua os CRS utilizados mais recentemente

Transformação de coordenadas

➜ Mais informações

Gestão, consulta e edição de dados

  • Gerenciar os dados alfanuméricos ligados aos objetos, criar e editar a estrutura que será usada para armazenar os dados

Spatial Manager gerenciará os dados alfanuméricos que podem ser vinculados a objetos nos processos de importação, mas os usuários também poderão desenhar e editar a estrutura que será utilizada para armazenar os dados. Eles podem gerenciar as tabelas e campos de acordo com suas próprias necessidades

Adicionalmente, os valores dos dados podem ser modificados na paleta da aplicação e existem comandos para selecionar objetos através de Consultas ou de acordo com a tabela à qual estão ligados. Como vantagem, a aplicação também inclui um comando que lhe permite fazer Zoom sobre os objetos selecionados

Gestão, consulta e edição de dados

➜ Mais informações

Grade de dados

  • A paleta da Grade de Dados permite visualizar, editar, etc. os dados dos objetos em qualquer tabela do desenho. Também é possível selecionar objetos a partir da Grade de Dados, exportar dados de tabelas, etc.

A Grade de Dados, que é totalmente interativa e automaticamente sincronizada com o desenho atual, é a principal ferramenta do aplicativo para qualquer tarefa relacionada ao gerenciamento de dados de objetos e objetos vinculados

Como qualquer paleta do ZWCAD, a Grade de Dados pode ser classificada, redimensionada, ancorada, não ancorada, agrupada, autocolocada, etc. Poderá ordenar as linhas e colunas de dados, desenhar as colunas de dados que pretende visualizar, utilizar múltiplas funções através do botão direito e aceder aos comandos principais da aplicação relacionados com as tabelas de dados

Grade de dados

➜ Mais informações

Mapas de Fundo

  • Escolha entre um grande número de provedores de Mapas de Fundo dinâmicos, como Google Maps, OpenStreetMap, Bing, MapBox, Ordnance Survey, etc., ou configure seus próprios mapas a partir de servidores TMS, WMS ou WMTS

Spatial Manager permite aos utilizadores ZWCAD escolher entre um grande número de Mapas de Fundo dinâmicos de muitos fornecedores como Google Maps, OpenStreetMap, Bing, MapBox, Ordnance Survey, etc., ou mapas personalizados de servidores TMS, WMS ou WMTS. Estes mapas melhorarão a qualidade dos desenhos e permitirão aos utilizadores comparar e verificar melhor

As imagens no mapa são automaticamente atualizadas quando a vista de desenho se modifica (zoom, pan, etc.) e a resolução da imagem adapta-se automaticamente ao tamanho da vista. O usuário pode realizar Capturas estáticas geo-referenciadas dos Mapas, assim como exportar e importar definições de mapas personalizados para compartilhar com outros usuários

Mapas de fundo

➜ Mais informações

Terrenos

  • Crie Terrenos e outros objetos relacionados (Pontos 3D, Curvas de nível, etc.) a partir de dados 3D ou serviços de Elevação

O assistente de Terreno de Spatial Manager permite aos utilizadores de ZWCAD criar Terrenos e outros objectos relacionados (Pontos 3D, Curvas de nível, etc.) a partir de dados 3D (Pontos, Malhas, etc.) ou de serviços de Elevação online

Personalize Curvas de nível (2D ou 3D, Etiquetagem paramétrica, etc.), escolha opções avançadas em processos de criação 3D, etc.

Terrenos

➜ Mais informações

Análise espacial (Novo V7)

  • Execução de operações de análise espacial sobre objetos de desenho, gerando novos objetos a partir destas análises

Spatial Manager fornece um conjunto amplo de ferramentas para realizar operações de análise espacial sobre as entidades vetoriais do desenho e seus dados vinculados, resultando em novos objetos gerados pela resolução dessas operações

As operações de análise espacial podem ser realizadas em uma combinação de tabelas, camadas ou objetos de desenho previamente selecionados através da interação com elementos no display ou usando as consultas avançadas de seleção da aplicação

Análise espacial

➜ Mais informações

Publicação no Google Earth

  • Exporte todos ou parte dos objetos das Camadas visíveis do desenho e seus dados para um arquivo KML ou KMZ

Spatial Manager inclui um comando específico concebido para Exportar todos ou parte dos objetos nas Camadas visíveis do desenho e seus dados, para um ficheiro KML ou KMZ (Google Earth) através de uma operação com um único clique

A organização atual de Camadas e propriedades de Camadas e objetos é levada em conta ao criar o arquivo GE resultante, e esse arquivo pode ser aberto diretamente no Google Earth (se instalado)

Publicação no Google Earth

➜ Mais informações

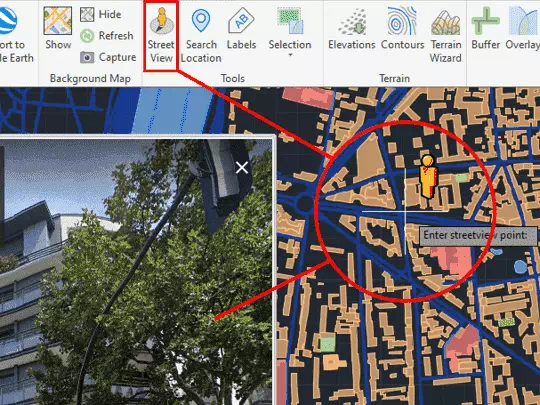

Integração com Google Street View (Novo V7)

  • Navegador de imagens dinâmicas do Google Street View em qualquer desenho ou mapa georreferenciado

Use a paleta ‘Street View’ para visualizar e navegar pelas imagens Street View selecionando um ponto do desenho para o qual tais imagens existem

Quando você executa o comando ‘SPMSTREETVIEW’, um mapa de ruas e estradas para as quais as imagens Street View estão disponíveis é exibido no display e sobreposto no desenho (cor azul). Este mapa é automaticamente regenerado quando você muda a vista do desenho (Pan, Zoom, etc.)

➜ Mais informações

Procurar localizações

  • Geo-localize em seu desenho endereços postais, ruas, bairros ou outros objetos geográficos

Spatial Manager inclui funções para geo-localizar em seu desenho endereços postais, ruas, bairros ou outros objetos geográficos

Permite acessar uma janela de busca de texto dos localizações e ampliar ou inserir automaticamente a geometria da localização selecionada ou do envelope retangular

Procurar localizações

➜ Mais informações

Etiquetagens de objetos (Novo V7)

  • Etiquetagem de valores de dados de tabelas ligadas a objetos como Textos

Spatial Manager permite criar etiquetas de texto no desenho a partir de objetos selecionados no desenho ou no mapa. A seleção dos objetos pode ser diversa: manual, por consulta ou por tabela

Dentro dos parâmetros de etiquetagem você pode escolher opções como o campo da tabela para etiquetar, o estilo da etiquetagem (tipo de fonte, altura do texto, justificação e rotação do texto, …), bem como a camada de destino e a aplicação de cores aleatórias para novas camadas

Etiquetagem de objetos
